固化链板线过渡机构应用技术

发布日期:2020-12-17 内容来源于:http://xdqsmt.com/

更多 0

固化链板线过渡机构应用技术。固化链板线过渡机构运用于光伏太阳能组件(较长)固化线多段运输对接过渡处理。目前,大型太阳能组件流水线要求有较长的固化线,这就需要用多个电机分段运输。由于有些固化流水线成垛组件下面没有栈板,这就要保护zui下层组件在运输中不被损坏。传统的辊筒过渡(线接触过渡)容易损坏zui下层组件,所以针对以上要求设计交叉链板过渡输送。

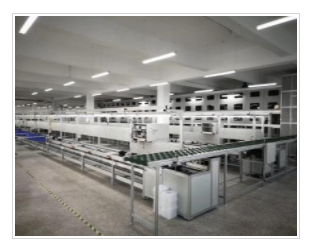

固化链板线

固化链板线一种固化线过渡机构,电机与减速箱相连接,所述电机与所述减速箱安装在所述机构的zui左端,所述减速箱通过第1主动轴与第1主动链轮连接,所述第1主动链轮通过第1链条与第二从动链轮连接,所述第二从动链轮通过第二从动轴与第十二链轮连接,所述第十二链轮旁安装有前段输送链板,所述前段输送链板紧靠机架,所述机构中间安装有中间过渡输送板,所述中间过渡输送板的右端并且靠近所述机架一侧安装有第八链轮,与所述中间过渡输送板左半部分相连接的有第六链轮和第七链轮,所述第六链轮通过第三传动轴与第三从动链轮连接,所述第七链轮通过第四传动轴与第四从动链轮连接,所述第四从动链轮外侧安装有第五链轮,所述第三从动链轮与所述第四从动链轮之间通过第二链条连接,所述第四从动链轮右侧安装有第九链轮,所述第九链轮通过第五传动轴与第十链轮连接,所述第五传动轴内侧安装有带座轴承,在所述第八链轮与所述机架之间安装有后段输送链板,所述后段输送链板的`末端内侧安装有第十一链轮,所述第十一链轮安装在第六传动轴上,在所述机构的右下角安装有地脚。
