这些输送线,你都见过吗?

发布日期:2021-11-08 内容来源于:http://xdqsmt.com/

更多 0

在EDS电驱总成的生产系统中,输送线基本是必不可少的。那我们会用到哪些输送线呢?其他行业中的输送线,又是什么样的呢?请往下看。


固化链板线,无尘车间输送线,食品饮料输送线

摩擦线:这种线体,之前是用在发动机、变速箱的生产系统中,且一般配套托盘使用(缸体缸盖的生产线上可能无托盘)。摩擦滚轮线的优点比较多,比如负载重,承载的单托盘重量可大于1吨以上;比如运行平稳,无抖动、噪音小等。但这种线体的成本比较高,每米线体的价格在1.5万左右。



摩擦线的传动方式,一般有两种:链条传动和伞齿轮传动;摩擦线的积放功能,主要就是靠摩擦结构,一般也有两种形式,分别为端面摩擦和径向摩擦。因为这种线体的成本确实较高,目前只有部分客户的EDS总成生产线上,采用这种线体进行产品的流转。



倍速链条线:同样也是一种需要托盘运载产品的线体,而且同样具有积放功能,所以大量应用在装配类的生产线上;这种线体深入了解的话,其实也有很多知识点。比如单倍速、2.5倍速、3倍速链条;比如有不锈钢链条、铁链条和尼龙链条;比如有博世力士乐品牌,也有国产类似博世力士乐的如美德乐、星旭等品牌,还有集成商是采用国产普通的自开模铝材+苏特(东华)的倍速链条组合而成。



倍速链条线的单托盘的承载重量≤60KG为佳,所以单电机的生产线、控制器的生产线等,都大量采用这种线体方式。



滚筒线:在电驱总成及相关部件产线中,采用这种线体的,主要有定子生产线、配套输送送料线。在装配线上,滚筒线一般也都会配套托盘使用。如下图:



滚筒线,分类方式很多:有动力的和无动力的;有链条传动的(分单链条和双链条),有多楔带传动的,有O型带传动的,有皮带传动的;滚筒也分为镀锌滚筒、不锈钢滚筒、保教滚筒;滚筒还可以分积放滚筒和确动滚筒等。滚筒线,真正用到的,个人认为是在物流分拣领域,比如纸箱或包裹类产品的输送。文章后半部分,我会展示一个视频,大家可以看看。

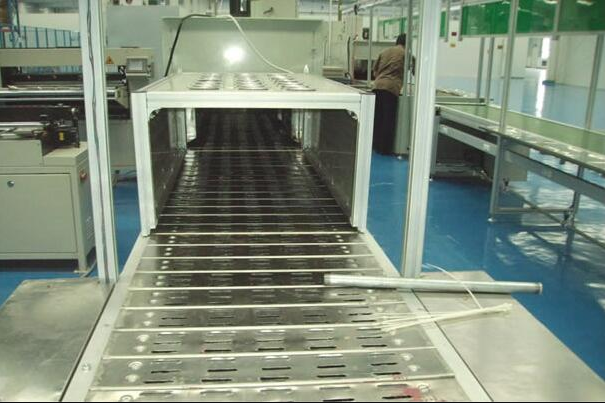

固化链板线:把两侧的输送链条(带凸耳),用板或铝型材等连接起来,就变成了链板线。而在连接板上配套有定位治具等,则常用在需要一定的精度要求上,便于上下料的抓取。这种线体,在EDS电驱生产系统中,主要用在一些部件物料的自动上料线,或者用在固化和冷却的隧道线上。



这种线体有个变种---积放式托盘输送机(APC),有缓存功能,可投料效率,如下图:



柔性链板线:主要用在定子线上,或者某些较轻的物料周转上面。 柔性链板线应用得多的,是在食品、饮料、电表等行业。



皮带线:种类其实多。首先我们看一下用来输送定子的案例:



实际上我们常规所说的皮带线,是如下图所示的线体,主要是用在电子、小家电和物流等领域。


滑撬输送线,汽车的白车身生产系统中常用的线体,如下图:


悬挂积放链线,汽车总装车间出现为多,作为主线使用,各部件往上装、装、装,到后成完整的汽车。如下图:


固化链板线地板链线,装完轮胎之后、总装车间后端的线体:



除了上述输送线体外,在非汽车领域还有其他的很多线体。比如基于链条模式的输送线,有用在SMT领域的插件线,有用在服装行业的吊挂线,也有用在涂装喷涂领域的悬挂线,还有用在家电、玻璃等行业的台车线等。还比如步进式的输送线;还比如电商物流领域的各种分拣线(摆轮、滑块、交叉带、模组);还比如RGV/AGV固化链板线等。
